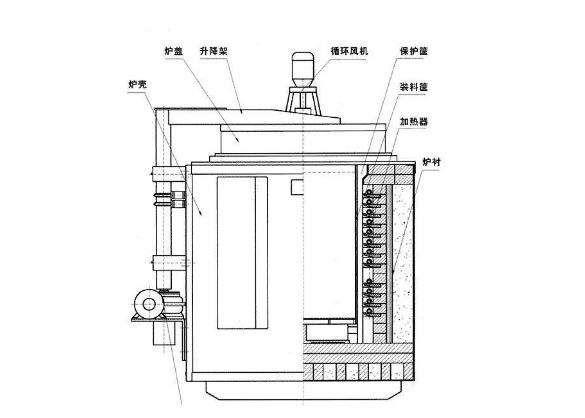

爐體結構
1、井式電阻爐結構與一般井式爐相同,由爐體、爐蓋、加熱元件、裝料筐、吊架和溫控系統等組成。 爐體外殼用鋼材焊接成圓桶狀,內用0.6g/cm3輕質耐火磚砌筑成豎井式爐膛,承重部位和易碰撞部位用重質耐火磚砌筑,且砌筑時泥漿中摻入適量水玻璃,提高爐襯結構強度,保溫層采用硅酸鋁耐火纖維、石棉板、硅藻土保溫磚復合結構,提高爐體保溫性能,降低爐壁溫升。
該結構既可提高爐蓋保溫性能,又減輕了爐蓋重量,有利于爐蓋的啟閉。爐蓋的啟閉是通過行車起吊來進行的。
2、爐蓋與爐體的密封是通過密封槽來進行的,使用時密封槽一次注滿清潔干河砂(或砂棉)即可,不必每爐添加。
3、井式電阻爐的兩個加熱區域,每區功率60kW,分別采用YY接法。因該電爐直徑較大,為提高爐溫均勻性,特在爐底布置了加熱元件。加熱元件的材質為0Cr25Al5合金絲,繞制成螺旋狀,擱置在爐絲擱磚上,并用定制插口擱磚固定,防止其脫出擱磚。
4、裝料筐擱置在爐膛底座上,材質為1Cr18Ni9Ti不銹鋼板,上部四周亦有密封槽,可與裝料筐蓋配合密封。裝料筐蓋亦用1Cr18Ni9Ti不銹鋼板焊接成形。為防止裝料筐進出爐膛時以及爐蓋的啟閉時碰撞爐口砌體,特地爐口設置了一個1Cr18Ni9Ti不銹鋼制作的防護圈,延長爐口砌體的使用壽命。
設備特點
井式電阻爐可供金屬材料、零件的正火、淬火、回火等熱處理。以實用、新穎而著稱。
1、采用全纖維爐狀結構,具有優良的性能,比同規格的磚體電阻爐能耗要少很多,升溫速度提高近1倍;
2、爐體輕巧通過手搖機構或電動裝置可輕便的移開爐體,露出爐臺,裝卸料方便。
3、便于設備保養與維修,提高爐子壽命,投資少,生產率高。

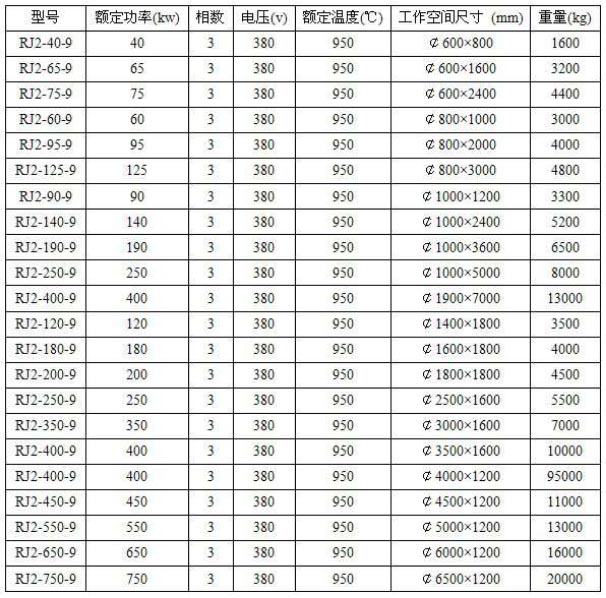

井式電阻爐型號參數圖表
丹陽市電爐廠有限公司是井式電阻爐生產廠家,經驗豐富,可根據用戶的需要設計各種型號的井式電阻爐。
